제품 상세 정보:
|
| 크기: | 22.9 인치 | 유형: | Si TFT-LCD, LCM |
|---|---|---|---|
| 휘도: | 500 cd/m ² (Typ.) | 명암비: | 1000:1 (Typ.) (TM) |
| 시야각: | 89/89/89/89 (Typ.) (CR≥10) | 동작 방식: | Transmissive AHVA, 일반적으로 까만 |
| 광원: | WLED, LED 운전사와 더불어 50K 시간, | 프레임 속도: | 60 hz에서 |
| 터치 패널: | 없이 | 를 위해 디자인하는: | 기지개된 막대기 |
| 하이 라이트: | auo lcd 스크린,auo LCD 디스플레이 |
||
1.General 묘사

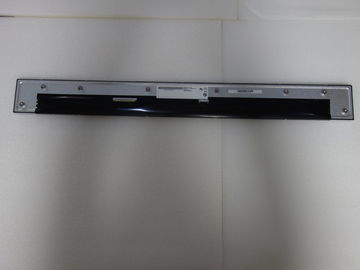

이 명세는 22.9 인치 넓은 색깔 AHVA (IPS 같이) TFT-LCD 단위 G229HAN01.0에 적용합니다.
전시는 FHD [1920년 지원합니다 (H) x 165 (V)] 스크린 형태와 16.7M 색깔 (8 조금을 조정하십시오). 모든 입력 신호는 comaptible LVDS 공용영역입니다.
2.Display 특성
| 품목 | 단위 | 명세 |
| 스크린 대각선 | [mm] | 581.01 (22.9") |
| 활동 분야 | [mm] | (v) 578.88 (h) x 49.7475 |
| 화소 H x V | 1920x165 | |
| 화소 피치 | [um] | 301.5 × 301.5 |
| 화소 배열 | R.G.B. 세로줄 | |
| 표시 형태 | 까만 AHVA 형태, 일반적으로 | |
| 백색 발광성 (센터) | [cd/m2] | 500 cd/m2 (Typ.) |
| 대조 비율 | 1000년 (Typ.) | |
| 광학적인 응답 시간 | [msec] | 25ms |
| 명목상 입력 전압 VDD | [볼트] | 5V (Typ) |
| 전력 소비 (VDD 선 + LED 선) | [와트] | 7.53W |
| 무게 | [그램] | 460 (Typ) |
| 육체적인 크기 | [mm] | 587.08 (h) x 62.05 (v) x10.21 (d) Typ |
| 전기 공용영역 | 단 하나 LVDS | |
| 지원 색깔 | 16.7M 색깔은, 8 조금을 조정합니다 | |
| 지상 처리 | 반대로 섬광, 3H | |
| RoHS 수락 | RoHS 수락 | |
온도 편차 운영 저장 (선박) |
[Oc] [Oc] |
0~ 50 -20~ 60 |
3.Optical 특성
| 품목 | 단위 | 조건 | 사소. | Typ. | 최대. | 주 |
시야각 |
[정도] | (남겨두는) 수평한 (맞은) 크롬 >10 | 89 89 | - | | |
| 수직 (위로) 크롬 > 10 (아래로) | 89 89 | - | ||||
| 대조 비율 | 정상적인 방향 | 800 | 1000년 | - | 3 | |
응답 시간 |
[msec] | 올리기 시간 (TrR)를 | 13 | | ||
| 낙하시간 (TrF) | 12 | |||||
| 올리고는 + 떨어지기 | 25 | |||||
색깔/색도 협조 (CIE) | 빨간 x | TBD | TBD | TBD | | |
| 빨간 y | TBD | TBD | TBD | |||
| 녹색 x | TBD | TBD | TBD | |||
| 녹색 y | TBD | TBD | TBD | |||
| 파란 x | TBD | TBD | TBD | |||
| 파란 y | TBD | TBD | TBD | |||
색깔은 (CIE) 백색을 협조합니다 | 백색 x | TBD | TBD | TBD | ||
| 백색 y | TBD | TBD | TBD | |||
| 중앙 발광성 | [cd/m2] | 400 | 500 | 6 | ||
| 발광성 균등성 | [%] | 70 | 75 | 7 | ||
| 색깔 전반 | % | 72 |
4.Materials
4.1 독성
전시 단위에서 어디에서든지 이용된 발암성 물자가 없을 것입니다. 유독한 물자가 이용되는 경우에, 책임있는 AUO 독물학자에 의해 검토되고 찬성될 것입니다.
4.2 가연성
단위에 있는 가연성 급료 UL94-V1를 만나지 않는 전자 제품을 포함하여 모든 성분은 가연성 등급 예외 승인 프로세스를 완료할 것입니다.
인쇄 회로 기판은 물자에 의하여 평가된 94-V1에게서 또는 나아지기 위하여 할 것입니다. 실제적인 UL 가연성 등급은 인쇄 회로 기판에 인쇄될 것입니다.
